一、从微米到纳米：飞秒激光钻孔设备的技术突破

在 7nm 以下先进制程芯片的生产链条中，晶源表面的微孔加工精度直接决定着芯片的电性能与散热效率。传统机械钻孔因刀具磨损导致的精度漂移，以及长脉冲激光加工产生的热影响区，已成为制约高端芯片量产的关键瓶颈。飞秒激光钻孔设备凭借其 “非热加工” 特性，正在改写芯片晶源精密加工的技术标准。

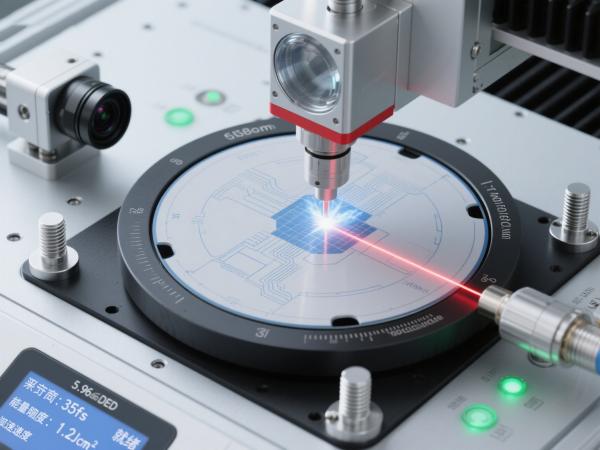

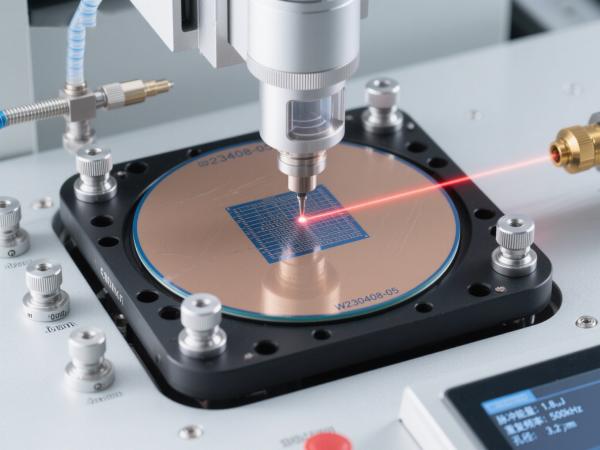

飞秒激光钻孔设备的核心优势源于超短脉冲技术的创新应用。其脉冲宽度可压缩至百飞秒级别（1 飞秒 = 10^-15 秒），当高能激光束聚焦于芯片晶源材料表面时，材料分子在吸收能量后瞬间完成气化剥离，整个过程不产生热量传导。这种特性使飞秒激光钻孔设备能够在硅晶圆表面加工出直径 3μm 以下的微孔，孔壁粗糙度控制在 Ra<0.1μm，完美解决了脆性材料加工中的微裂纹难题。

与传统加工设备相比，飞秒激光钻孔设备的精度提升体现在三维维度。通过五轴联动平台与实时光学定位系统的协同，设备可实现 ±3 arc-sec 的空间定位精度，在倾斜面、曲面等复杂结构上完成微孔加工。某半导体研究院的测试数据显示，采用飞秒激光钻孔设备加工的晶源微孔，位置误差较传统工艺降低 90%，批量化生产的一致性达到 99.7%。

二、实战场景：飞秒激光钻孔设备的产业应用突破

5G 通信芯片的陶瓷介质滤波器需要在 0.5mm 厚度的基底上加工数千个直径 5-8μm 的群孔，孔间距误差必须控制在 1μm 以内。此前采用电火花加工时，单片刻蚀耗时超过 15 分钟，且因电极损耗导致的精度偏差使良率仅维持在 80% 左右。引入飞秒激光钻孔设备后，单片加工时间缩短至 90 秒，良率跃升至 99.2%，年产能提升近 30 倍。

在 AI 芯片领域，飞秒激光钻孔设备展现出独特的结构加工能力。为解决算力提升带来的散热难题，先进 AI 芯片采用三维堆叠设计，需要在晶源上加工数百万个直径 3μm 的垂直散热孔。飞秒激光钻孔设备通过多光束并行加工技术，实现每小时 12 片晶圆的加工效率，较传统激光设备提升 5 倍，且孔道垂直度偏差小于 0.5°。

第三代半导体材料的加工难题同样被飞秒激光钻孔设备攻克。碳化硅、氮化镓等宽禁带材料具有高硬度、高熔点特性，传统加工方式易产生表面损伤。飞秒激光钻孔设备通过调节脉冲能量密度，可在碳化硅衬底上加工深径比 10:1 的精密微孔，加工后材料的击穿电场强度保持率超过 98%，为功率器件的性能提升提供关键支撑。

三、技术演进：飞秒激光钻孔设备的智能化升级

模块化设计成为飞秒激光钻孔设备的重要发展方向。新一代设备采用标准化光学模块与运动平台，可根据晶源尺寸、材料特性灵活配置加工参数，切换时间从传统设备的 4 小时缩短至 30 分钟。这种柔性生产能力使其能够快速响应消费电子、汽车电子等多领域的加工需求。

AI 视觉定位系统的集成大幅提升了飞秒激光钻孔设备的自动化水平。设备通过高分辨率相机实时捕捉晶源表面的定位标记，结合深度学习算法实现微米级定位补偿，即使在晶圆存在微小形变的情况下，仍能保持加工精度。某生产基地的应用数据显示，引入该技术后设备的无人值守运行时间延长至 16 小时，人工干预率降低 60%。

加工过程的数字化监控是飞秒激光钻孔设备的另一技术亮点。设备内置的光谱检测系统可实时分析加工区域的等离子体光谱，通过算法反演材料去除状态，实现加工质量的在线监测与参数自适应调整。这种闭环控制能力使微孔加工的尺寸偏差控制在 ±0.2μm 以内，较开环控制提升 3 个数量级。

四、产业价值：飞秒激光钻孔设备推动制造升级

飞秒激光钻孔设备正在重构芯片晶源加工的成本结构。虽然设备初期投入较高，但在规模化生产中，其加工效率提升带来的单位成本下降显著。某芯片制造商的测算显示，采用飞秒激光钻孔设备后，单位晶源的加工成本降低 42%，投资回收期控制在 2 年以内。

从行业发展看，飞秒激光钻孔设备的市场需求呈现爆发式增长。据半导体设备协会数据，2024 年全球飞秒激光微加工设备市场规模突破 50 亿美元，其中芯片晶源加工领域占比达 45%，年增速超过 30%。这种增长态势与芯片制程升级、材料创新的节奏高度吻合，成为半导体产业链国产化的重要突破口。

未来，飞秒激光钻孔设备将向更高精度、更高效率方向演进。结合超分辨成像技术的设备有望实现纳米级加工精度，而多光束阵列系统可将加工效率再提升 10 倍。对于半导体制造企业而言，引入飞秒激光钻孔设备已成为提升产品竞争力的必选项，其技术迭代速度将直接影响企业在先进制程赛道的市场地位。
