当国际头部存储厂商宣布为 20 微米厚度的 HBM4 内存晶圆启用飞秒激光切割工艺时，半导体行业意识到：芯片制造已进入 “纳米级精度决胜” 的新时代。传统机械切割在 100 微米以下超薄晶圆加工中暴露出的崩边、裂纹等问题，正被飞秒激光切割机的 “冷加工” 特性彻底颠覆。这项将脉冲时间压缩至千万亿分之一秒的尖端技术，不仅重新定义了芯片晶源切割的精度标准，更成为突破 400 层 NAND 闪存、5nm 制程芯片量产瓶颈的关键力量。

一.传统切割工艺的精度天花板

在半导体制造的 “最后一公里” 环节，晶圆切割的质量直接决定芯片良率。长期以来，金刚石砂轮切割作为主流工艺，面临着无法调和的矛盾：当晶圆厚度从 100 微米降至 20 微米（相当于两张 A4 纸厚度），机械应力导致的微裂纹会使良率骤降 60% 以上。即便是隐形切割技术，在处理 HBM4 的 12 层堆叠结构时，仍存在异物残留问题，直接影响芯片的电性能稳定性。

传统激光切割同样存在局限。纳秒激光的热影响区超过 100 微米，会诱发碳化硅等第三代半导体材料产生微裂纹，导致 1200V 以上高压器件良率不足 60%。而金刚石线锯切割碳化硅时，速度仅 0.5mm/s，崩边高达 30-50 微米，单片成本超 200 美元。这些技术瓶颈，在 5G 基站、电动汽车等对高压芯片需求激增的背景下，显得愈发突出。

二.飞秒激光切割机的技术破壁之道

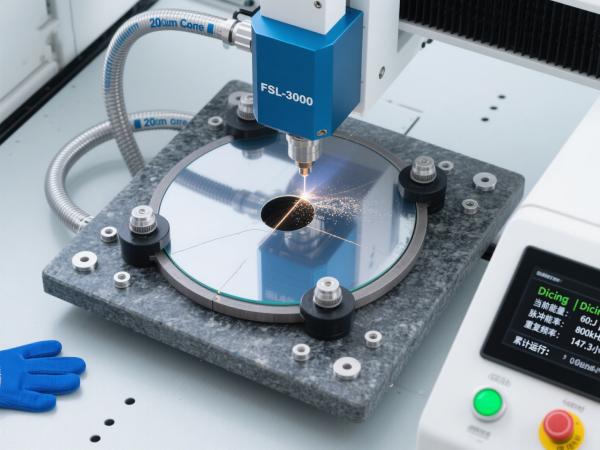

飞秒激光切割机的革命性突破，源于其 “时间维度的精准控制”。1 飞秒等于 0.000000000000001 秒，这样的超短脉冲使能量在材料晶格热振动前就完成释放，实现真正的 “冷加工”—— 热影响区可控制在 1 微米以下，仅为传统激光的 1/100。在头部厂商的 HBM4 生产线上，这种特性让超薄晶圆切割良率提升 25% 以上，彻底解决了堆叠结构的缺陷敏感性问题。

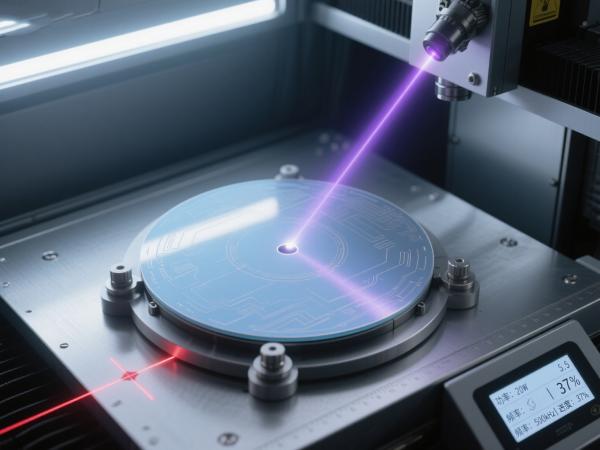

精度控制方面，芯片飞秒激光切割设备的光斑直径可聚焦至 2 微米以下（相当于头发丝的 1/50），配合高精度运动系统，实现 ±1 微米的位置精度。某头部芯片厂商的实践显示，采用紫外飞秒激光切割技术后，切口宽度从传统工艺的 200 微米缩减至 3 微米以下，单位晶圆裸片数量增加 20%，直接降低生产成本。这种精度在碳化硅切割中更显珍贵，崩边从 30 微米降至 10 微米以下，使高压器件良率突破 95%。

材料适应性是晶源激光切割机的另一核心优势。无论是硅基晶圆、砷化镓化合物半导体，还是硬度达莫氏 9.5 级的碳化硅，都能通过非线性吸收效应实现精准切割。在 400 层 NAND 闪存制造中，飞秒激光的无接触加工特性完美解决了分层堆叠的厚度均匀性难题，为存储密度提升扫清了工艺障碍。

三.效率与成本的双重革新

飞秒激光切割机在精度突破的同时，实现了效率的跨越式提升。对比传统金刚石线锯 0.5mm/s 的切割速度，飞秒激光在碳化硅加工中可达 150mm/s，效率提升 5 倍。某芯片厂商的量产数据显示，其切割速度从机械工艺的 15mm/s 提升至 150mm/s，配合无需后续抛光的镜面级切口质量，使整体生产周期缩短 40%。

长期来看，飞秒激光切割设备显著优化了生产成本结构。虽然设备初期投入较高，但通过三大路径实现成本平衡：一是良率提升减少废品损失，如碳化硅器件良率从 60% 跃升至 95%，直接降低单位制造成本；二是省去去毛刺、抛光等后处理工序，某精密制造企业采用同类技术后工序减少 50%；三是国产化进程加速使设备成本 3 年降低 40%，推动技术普及。据半导体行业协会（SEMI）报告显示，飞秒激光切割技术的市场渗透率已从 2020 年的 12% 提升至 2024 年的 38%。

四.从实验室到量产线的技术进化

飞秒激光切割技术正从前沿探索走向规模化应用。国际存储巨头联合设备厂商开展的联合评估项目（JEP），验证了该技术在 HBM4 和 400 层 NAND 的量产可行性；领先晶圆代工厂已在高端产线部署飞秒激光设备，逐步替代占传统市场 80% 的刀片切割工艺。技术创新方向愈发清晰：多焦点并行技术将 350μm 以上厚晶圆切割速度从 80mm/s 提升至 200mm/s；智能监控系统通过等离子体光谱反馈实时调整参数，进一步稳定工艺质量。

在半导体产业向 “纳米级” 精度加速演进的今天，飞秒激光切割机已不再是可选技术，而是决定企业竞争力的核心装备。它不仅解决了超薄、高硬、堆叠芯片的切割难题，更重新定义了精密制造的标准 —— 从 1 微米的热影响区到纳米级的表面粗糙度，从硅基到第三代半导体材料，飞秒激光切割机正在书写芯片制造的新篇章。如需了解飞秒激光切割机选型指南，可参考行业技术白皮书获取参数对比表。
